Neo Geo CD que não lê

Ver o tópico anterior Ver o tópico seguinte Ir em baixo

Neo Geo CD que não lê

Mensagem por JOSEPH ROBERT em Dom Set 07, 2014 8:02 pm

Pessoal, adquiri um Neo Geo CD que não está lendo. Aparece uma mensagem de "Insert CD" mesmo com o cd inserido no videogame. Comprei outro canhão de leitura, porém não consegui encontrar um tutorial mostrando como trocar esse canhão. Alguém teria esse tutorial?

_________________
Meu Facebook

JOSEPH ROBERT
Moderador
Moderador

Mensagens : 1390
Data de inscrição : 05/05/2010
Idade : 42
Localização : RJ

Voltar ao Topo Ir em baixo

Re: Neo Geo CD que não lê

Mensagem por Odin em Dom Set 07, 2014 9:19 pm

Nunca tive contato com o Neo Geo CD, mas ouvi dizer que ele é o console mais fácil de conseguir a lente e de trocar, será que essa lente não tem aquela solda de segurança que tem que remover quando instalar para o leitor poder ler?

_________________



Odin
Moderador
Moderador

Mensagens : 3785
Data de inscrição : 05/03/2010
Idade : 30
Localização : Palácio Valhalla - Asgard

Voltar ao Topo Ir em baixo

Re: Neo Geo CD que não lê

Mensagem por JOSEPH ROBERT em Dom Set 07, 2014 10:25 pm

Odin escreveu:Nunca tive contato com o Neo Geo CD, mas ouvi dizer que ele é o console mais fácil de conseguir a lente e de trocar, será que essa lente não tem aquela solda de segurança que tem que remover quando instalar para o leitor poder ler?

Odin, não identifiquei soldas nele. O que eu comprei foi somente a lente. Tentei desmontar todo o mecanismo, porém não consegui e não encontrei um tutorial que mosttrasse isso.

_________________
Meu Facebook

JOSEPH ROBERT
Moderador
Moderador

Mensagens : 1390
Data de inscrição : 05/05/2010
Idade : 42
Localização : RJ

Voltar ao Topo Ir em baixo

Re: Neo Geo CD que não lê

Mensagem por Odin em Dom Set 07, 2014 11:08 pm

JOSEPH ROBERT escreveu:
Odin escreveu:Nunca tive contato com o Neo Geo CD, mas ouvi dizer que ele é o console mais fácil de conseguir a lente e de trocar, será que essa lente não tem aquela solda de segurança que tem que remover quando instalar para o leitor poder ler?

Odin, não identifiquei soldas nele. O que eu comprei foi somente a lente. Tentei desmontar todo o mecanismo, porém não consegui e não encontrei um tutorial que mosttrasse isso.
É uma pena eu morar longe de você, senão eu lhe ajudava com esse leitor, nos últimos anos me "especializei" em desmontar leitores e trocar a lente Laughing

Nunca vi de perto esse leitor, mas pode ser que a carcaça do leitor tenha parafusos ou o plástico da carcaça seja "montado", se o leitor tem aquele plástico em volta do mecanismo você tem que descobrir como ele é pra abrir a carcaça, depois disso você teria que achar os parafusos dos "trilhos" da lente, se você acha-los e puder desparafusar eles, não esqueça de antes remover o cabo flat da lente, você teria que memorizar a posição desses trilhos depois para colocar a lente nova, ai é só montar, acho que não vai precisar remover o motor que gira o disco nem o que move a lente...

Mas talvez esse leitor seja totalmente diferente do que eu imagino, talvez eu esteja totalmente errado, só leve em consideração esse procedimento caso você ver que o leitor é parecido com o que falei.

_________________



Odin
Moderador
Moderador

Mensagens : 3785
Data de inscrição : 05/03/2010
Idade : 30
Localização : Palácio Valhalla - Asgard

Voltar ao Topo Ir em baixo

Re: Neo Geo CD que não lê

Mensagem por JOSEPH ROBERT em Dom Set 07, 2014 11:19 pm

Odin escreveu:
JOSEPH ROBERT escreveu:
Odin escreveu:Nunca tive contato com o Neo Geo CD, mas ouvi dizer que ele é o console mais fácil de conseguir a lente e de trocar, será que essa lente não tem aquela solda de segurança que tem que remover quando instalar para o leitor poder ler?

Odin, não identifiquei soldas nele. O que eu comprei foi somente a lente. Tentei desmontar todo o mecanismo, porém não consegui e não encontrei um tutorial que mosttrasse isso.
É uma pena eu morar longe de você, senão eu lhe ajudava com esse leitor, nos últimos anos me "especializei" em desmontar leitores e trocar a lente Laughing

Nunca vi de perto esse leitor, mas pode ser que a carcaça do leitor tenha parafusos ou o plástico da carcaça seja "montado", se o leitor tem aquele plástico em volta do mecanismo você tem que descobrir como ele é pra abrir a carcaça, depois disso você teria que achar os parafusos dos "trilhos" da lente, se você acha-los e puder desparafusar eles, não esqueça de antes remover o cabo flat da lente, você teria que memorizar a posição desses trilhos depois para colocar a lente nova, ai é só montar, acho que não vai precisar remover o motor que gira o disco nem o que move a lente...

Mas talvez esse leitor seja totalmente diferente do que eu imagino, talvez eu esteja totalmente errado, só leve em consideração esse procedimento caso você ver que o leitor é parecido com o que falei.

Desmontei todo o mecanismo até onde dava. De um lado tem duas "rodas" que fazem movimentar a lente. Do outro tem um peça comprida de metal onde ficam encaixados dos aros de plásticos que seguram a lente. Nas pontas dessa peça comprida tem um parafuso de cada lado que "prende" essa peça. Tentei desaparafusar, mas não consegui. Eu podia ter batido algumas fotos, mas acabei montado tudo sem bater nenhuma foto.

_________________
Meu Facebook

JOSEPH ROBERT
Moderador
Moderador

Mensagens : 1390
Data de inscrição : 05/05/2010
Idade : 42
Localização : RJ

Voltar ao Topo Ir em baixo

Re: Neo Geo CD que não lê

Mensagem por Toadjbp em Seg Set 08, 2014 11:14 am

Qual é a sua dúvida Joseph?

_________________

Toadjbp
Moderador
Moderador

Mensagens : 1051
Data de inscrição : 25/10/2011
Idade : 35
Localização : São Paulo

Voltar ao Topo Ir em baixo

Re: Neo Geo CD que não lê

Mensagem por JOSEPH ROBERT em Seg Set 08, 2014 12:58 pm

Toad, não consigo desmontar todo o mecanismo onde fica o leitor dele.

_________________
Meu Facebook

JOSEPH ROBERT
Moderador
Moderador

Mensagens : 1390
Data de inscrição : 05/05/2010
Idade : 42
Localização : RJ

Voltar ao Topo Ir em baixo

Re: Neo Geo CD que não lê

Mensagem por Toadjbp em Seg Set 08, 2014 2:11 pm

JOSEPH ROBERT escreveu:Toad, não consigo desmontar todo o mecanismo onde fica o leitor dele.
Ok! Vamos lá!
Supondo que o Neo Geo Cd já esteja aberto e seu flat lateral solto da placa, solte os 4 parafusos indicados na imagem abaixo:

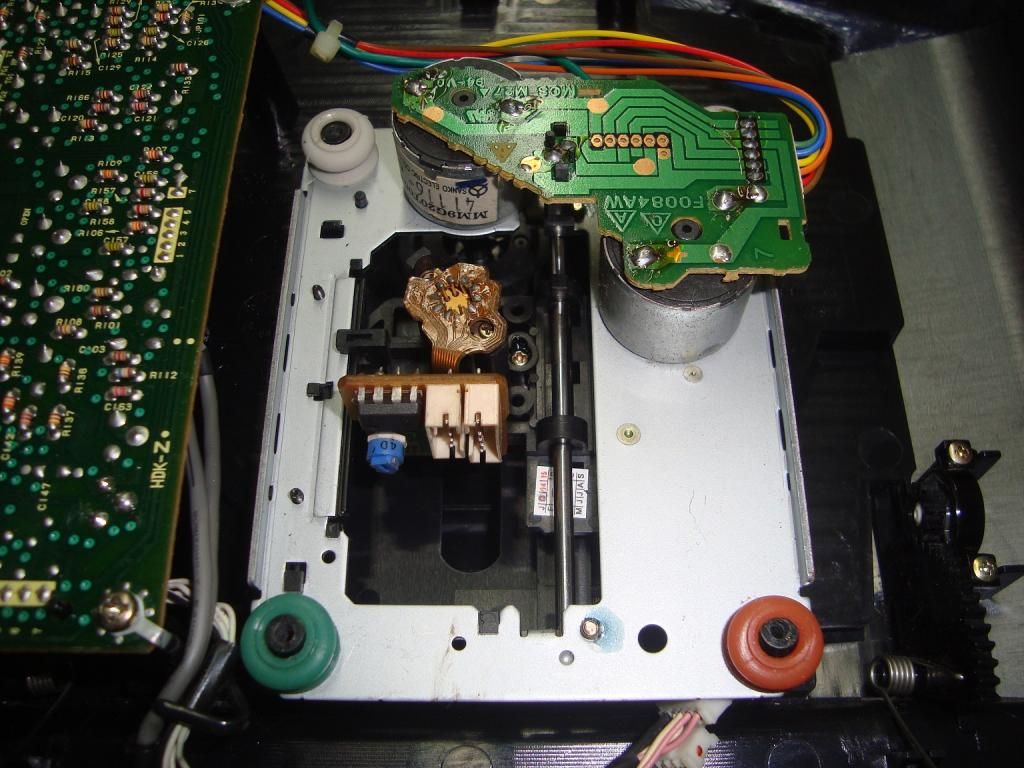

Depois solte com muito cuidado os 2 plugs conectados ao leitor, conforme indicado na imagem abaixo:

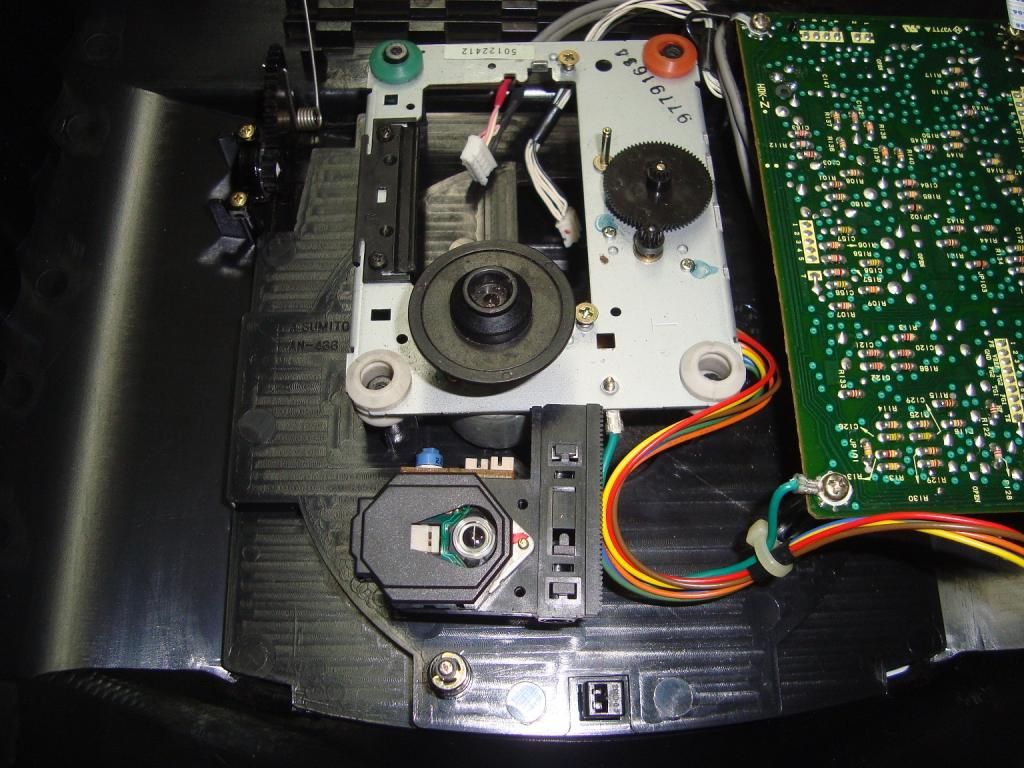

O resultado será esse da imagem abaixo, puxe a base e inverta com o leitor para cima:

Agora você terá que soltar a proteção do leitor, tem duas travas o qual você terá que empurrar e puxar a proteção para trás, travas indicadas na imagem abaixo:

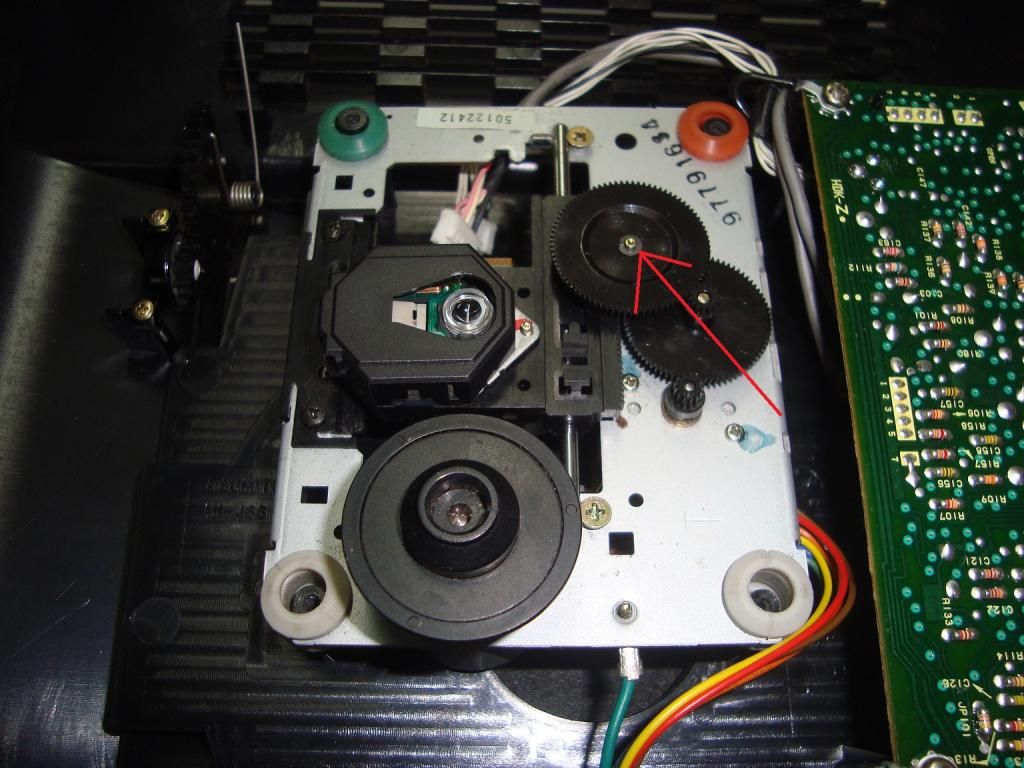

Agora a parte tensa, você terá que soltar uma trava que segura uma das engrenagens do leitor, parte tensa porque ela pode sair "voando", com uma faca coloque a lamina da mesma por baixo da travinha e coloque o dedo em cima para a trava não decolar e faça uma leve pressão para a trava se soltar, com cuidado para ela não viajar para a lua, trava sinalizada na imagem abaixo:

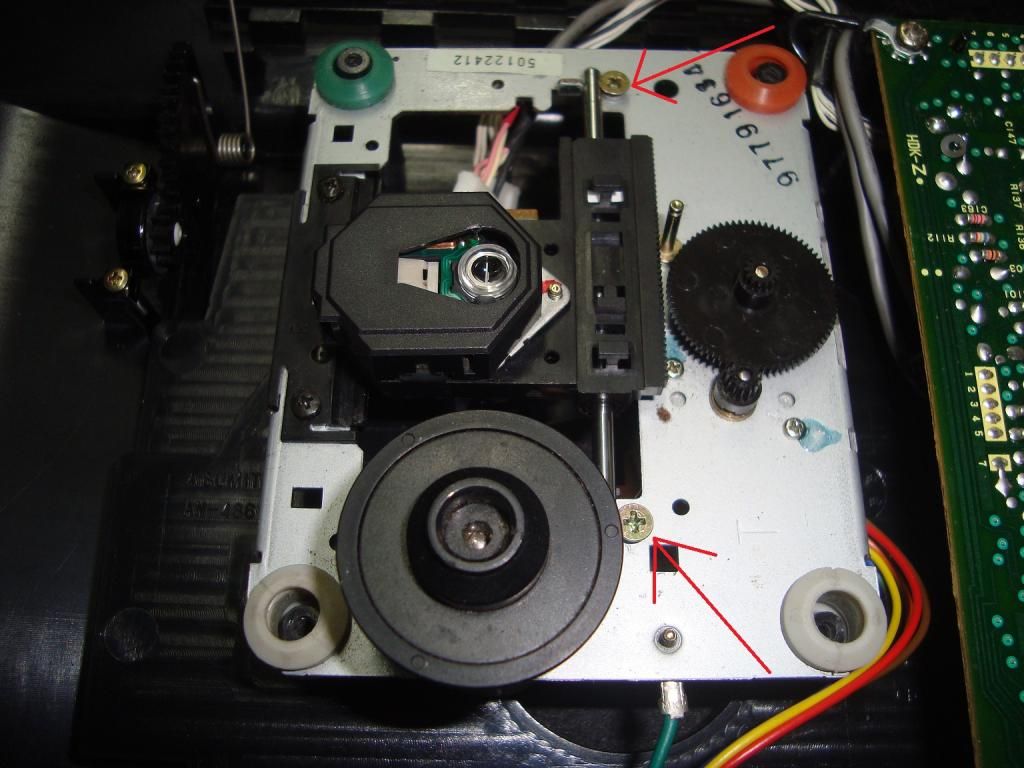

Depois da trava e a engrenagem retirada, você terá que soltar os 2 parafusos que seguram o trilho do leitor, solte os parafusos, mas não é necessário retirá-los, pois se soltar o suficiente o trilho sairá com facilidade:

Depois de puxar o trilho o leitor estará solto:

Qualquer coisa estamos aí!!!

_________________

Toadjbp
Moderador
Moderador

Mensagens : 1051
Data de inscrição : 25/10/2011
Idade : 35
Localização : São Paulo

Voltar ao Topo Ir em baixo

Re: Neo Geo CD que não lê

Mensagem por JOSEPH ROBERT em Seg Set 08, 2014 11:01 pm

Toad, eu tinha parado na parte da trava da engrenagem e dos parafusos do trilho do leitor (não estava conseguindo retirá-los). Vou tentar no final de semana por essas suas dicas.

_________________
Meu Facebook

JOSEPH ROBERT
Moderador
Moderador

Mensagens : 1390
Data de inscrição : 05/05/2010
Idade : 42
Localização : RJ

Voltar ao Topo Ir em baixo

Re: Neo Geo CD que não lê

Mensagem por Legiao-RJ em Dom Set 14, 2014 7:50 pm

To com um Neo Geo CD aqui que não esta emitindo laser,sei que o problema vem da placa controladora pois ja fiz um teste com uma unidade óptica nova e com cabo flat novo que retirei do meu outro Neo Geo CD.
Quando se pressiona a trava da tampa,a unidade óptica sobe e desce,mas tem zero de laser.
O disco tbm não gira,não sei se é pelo fato de não ter laser.
Outra coisa que é que se eu mover manualmente a unidade óptica até o fim do carrinho,ao pressionar o switch da tampa ela volta para o seu ponto de partida.
Alguma sugestão???

Legiao-RJ
Recém chegado
Recém chegado

Mensagens : 4
Data de inscrição : 14/09/2014
Idade : 39
Localização : Nova Iguaçu - RJ

Voltar ao Topo Ir em baixo

Re: Neo Geo CD que não lê

Mensagem por Toadjbp em Seg Set 15, 2014 11:56 am

Bom amigo, você já sabe que é a placa controladora, pois retirou o Leitor e conectores do outro console que funciona...
Terá que testar os componentes da placa controladora, resistores, etc...

_________________

Toadjbp
Moderador
Moderador

Mensagens : 1051
Data de inscrição : 25/10/2011
Idade : 35
Localização : São Paulo

Voltar ao Topo Ir em baixo

Re: Neo Geo CD que não lê

Mensagem por JOSEPH ROBERT em Sab Set 20, 2014 3:36 pm

Parei na parte da trava que tem que ser retirada com a ponta de uma faca. Já estou quase me cortando e não consigo retirar essa trava!

_________________
Meu Facebook

JOSEPH ROBERT
Moderador
Moderador

Mensagens : 1390
Data de inscrição : 05/05/2010
Idade : 42
Localização : RJ

Voltar ao Topo Ir em baixo

Re: Neo Geo CD que não lê

Mensagem por JOSEPH ROBERT em Sab Set 20, 2014 3:46 pm

Consegui, porém perdi a trava da engrenagem.

_________________
Meu Facebook

JOSEPH ROBERT
Moderador
Moderador

Mensagens : 1390
Data de inscrição : 05/05/2010
Idade : 42
Localização : RJ

Voltar ao Topo Ir em baixo

Re: Neo Geo CD que não lê

Mensagem por Toadjbp em Sab Set 20, 2014 5:06 pm

Saiu voando?

_________________

Toadjbp
Moderador
Moderador

Mensagens : 1051
Data de inscrição : 25/10/2011
Idade : 35
Localização : São Paulo

Voltar ao Topo Ir em baixo

Re: Neo Geo CD que não lê

Mensagem por JOSEPH ROBERT em Sab Set 20, 2014 5:13 pm

Saiu voando, mas eu tinha um aparelho de dvd com defeito e tirei dele para colocar na engrenagem do neo geo cd. Aparentemente fixou a engrenagem. Vou agora fazer o teste para ver se funciona.

_________________
Meu Facebook

JOSEPH ROBERT
Moderador
Moderador

Mensagens : 1390
Data de inscrição : 05/05/2010
Idade : 42
Localização : RJ

Voltar ao Topo Ir em baixo

Re: Neo Geo CD que não lê

Mensagem por Toadjbp em Sab Set 20, 2014 5:17 pm

JOSEPH ROBERT escreveu:Saiu voando, mas eu tinha um aparelho de dvd com defeito e tirei dele para colocar na engrenagem do neo geo cd. Aparentemente fixou a engrenagem. Vou agora fazer o teste para ver se funciona.
Ashuashuashua, não esquenta não, 99% das pessoas que a primeira vez tiram essa trava ela sai "voando"...
Boa sorte no teste....

_________________

Toadjbp
Moderador
Moderador

Mensagens : 1051
Data de inscrição : 25/10/2011
Idade : 35
Localização : São Paulo

Voltar ao Topo Ir em baixo

Re: Neo Geo CD que não lê

Mensagem por JOSEPH ROBERT em Sab Set 20, 2014 5:37 pm

Fiz o teste, o "olho" do leitor sobe e desce, mas o cd não gira (seja de jogo ou música). Na tela onde está escrito TRACK muda de 00 para 01, mas logo em seguida volta para 00.

_________________
Meu Facebook

JOSEPH ROBERT
Moderador
Moderador

Mensagens : 1390
Data de inscrição : 05/05/2010
Idade : 42
Localização : RJ

Voltar ao Topo Ir em baixo

Re: Neo Geo CD que não lê

Mensagem por Toadjbp em Sab Set 20, 2014 6:12 pm

JOSEPH ROBERT escreveu:Fiz o teste, o "olho" do leitor sobe e desce, mas o cd não gira (seja de jogo ou  música). Na tela onde está escrito TRACK muda de 00 para 01, mas logo em seguida volta para 00.
Pode ser o leitor ou a placa controladora, tem outro Neo Geo CD pra testar?

_________________

Toadjbp
Moderador
Moderador

Mensagens : 1051
Data de inscrição : 25/10/2011
Idade : 35
Localização : São Paulo

Voltar ao Topo Ir em baixo

Re: Neo Geo CD que não lê

Mensagem por JOSEPH ROBERT em Sab Set 20, 2014 7:25 pm

Fiz o teste e descobri que é na parte onde fica o leitor e a placa controladora. Só não sei em qual dos 2 está o defeito.

_________________
Meu Facebook

JOSEPH ROBERT
Moderador
Moderador

Mensagens : 1390
Data de inscrição : 05/05/2010
Idade : 42
Localização : RJ

Voltar ao Topo Ir em baixo

Re: Neo Geo CD que não lê

Mensagem por Toadjbp em Dom Set 21, 2014 7:41 am

JOSEPH ROBERT escreveu:Fiz o teste e descobri que é na parte onde fica o leitor e a placa controladora. Só não sei em qual dos 2 está o defeito.
Você testou o leitor em outro Neo Geo Cd?

_________________

Toadjbp
Moderador
Moderador

Mensagens : 1051
Data de inscrição : 25/10/2011
Idade : 35
Localização : São Paulo

Voltar ao Topo Ir em baixo

Re: Neo Geo CD que não lê

Mensagem por JOSEPH ROBERT em Dom Set 21, 2014 10:12 am

O outro Neo Geo que tenho é que está funcionando perfeitamente. Estou com receio de trocar o leitor dele pelo o outro e ele parar de funcionar.

_________________
Meu Facebook

JOSEPH ROBERT
Moderador
Moderador

Mensagens : 1390
Data de inscrição : 05/05/2010
Idade : 42
Localização : RJ

Voltar ao Topo Ir em baixo

Re: Neo Geo CD que não lê

Mensagem por Toadjbp em Dom Set 21, 2014 5:46 pm

JOSEPH ROBERT escreveu:O outro Neo Geo que tenho é que está funcionando perfeitamente. Estou com receio de trocar o leitor dele pelo o outro e ele parar de funcionar.
Infelizmente para ter certeza se o leitor que você comprou está 100%, terá que testar em outro neo geo cd...

_________________

Toadjbp
Moderador
Moderador

Mensagens : 1051
Data de inscrição : 25/10/2011
Idade : 35
Localização : São Paulo

Voltar ao Topo Ir em baixo
